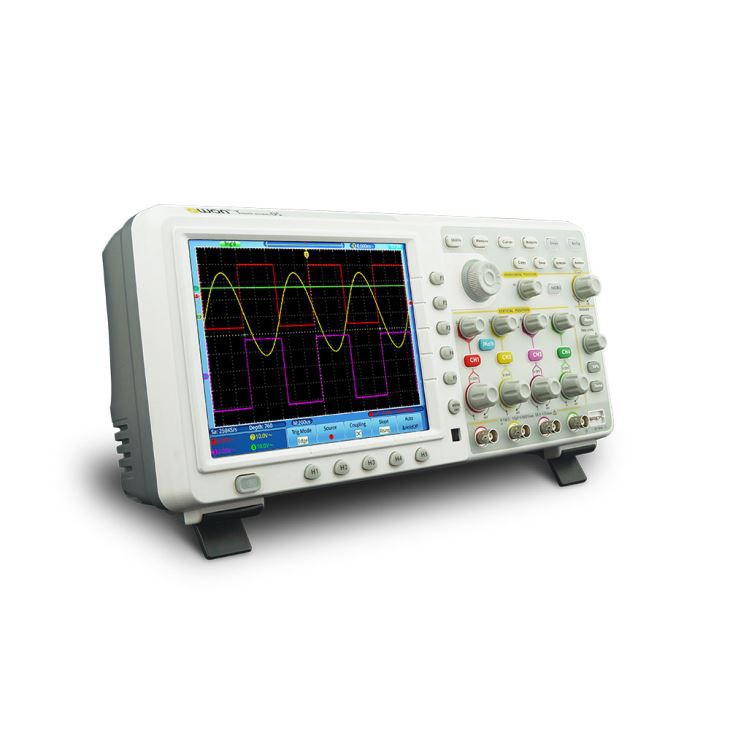

製品説明
- 70MHz〜200MHz帯域幅、最大2GS / sサンプルレート
- 7.6Mレコード長
- 50,000 wfms / sの波形キャプチャレート
- 波形のズーム（水平/垂直）、保存
- FFTポイント（長さ、解像度変数）
- マルチウィンドウ拡張
- 8インチ800 x 600ピクセル高解像度LCD
- マルチコミュニケーションインタフェース：USB、VGA、LAN
- LabVIEWサポート
| モデル番号。 | チャネル | 帯域幅 | サンプルレート | レコード長 |
| TDS7074 | 4 | 70MHz | 1GS / s | 7.6M |
| TDS7104 | 4 | 100MHz | 1GS / s | 7.6M |
| TDS8104 | 4 | 100MHz | 2GS / s | 7.6M |
| TDS8204 | 4 | 200MHz | 2GS / s | 7.6M |
1. スクリーン
よくある質問
DSO プローブ価格を決定する要因は何ですか？
プローブの帯域幅と機能は価格を決定します。
この機能によれば、高電圧プローブ、差動プローブ、能動高速プローブなど、多くのプローブカテゴリが存在する。異なるプローブカテゴリの価格は、USD10.00未満からUSD10,000.00までの範囲である。
プローブはオシロスコープと回路の接続媒体として機能し、高い忠実度の信号出力が必須です。これを考慮すると、パッシブプローブであっても、その内部構造は回路を補償するために複雑な部品を必要とします。
| モデル | TDS7074 | TDS7104 | TDS8104 | TDS8204 | |
|---|---|---|---|---|---|
| 帯域幅 | 70MHz | 100MHz | 200MHz | ||
| チャネル | 4 | ||||
| サンプルレート | 1GS / s | 2GS / s | |||
| 波形キャプチャレート | 50,000 wfms / s | ||||
| 表示 | 8インチタッチスクリーンカラーLCD | ||||
| レコード長 | 7.6M | ||||
| 水平スケール（s / div） | 2ns / div〜100s / div、1〜2 - 5ステップ | ||||
| 垂直解像度（A / D） | 8ビット分解能（4チャネル同時） | ||||
| 垂直感度 | 2mV / div〜10V / div（入力時） | ||||
| トリガタイプ | エッジ、パルス、ビデオ、スロープ | ||||
| トリガーモード | 自動、標準、シングル | ||||
| 波形数学 | +、 - 、×、÷、FFT | ||||
| 通信ポート | USBホスト、USBデバイス、VGA、LAN、AUX | ||||
| 寸法（W×H×D） | 380×180×115（mm） | ||||
| 重量（パッケージなし） | 1.5 kg | ||||
サポート
▶すべてのシリーズOWON DSOおよびAWG用USBドライバ
アクセサリー アクセサリーは最終納品の対象となります。
電源コード |
のCD-ROM |
クイックガイド |
USBケーブル |
プローブ |
プローブ調整 |
ソフトバッグ |
